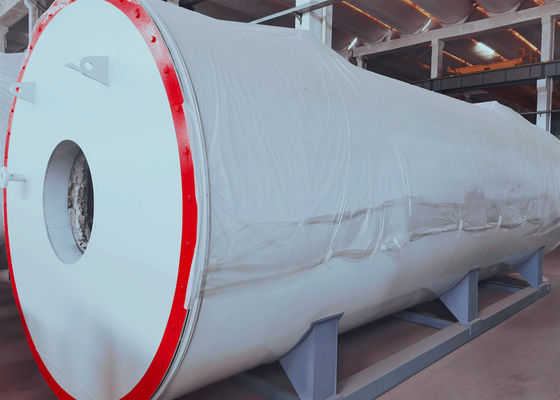

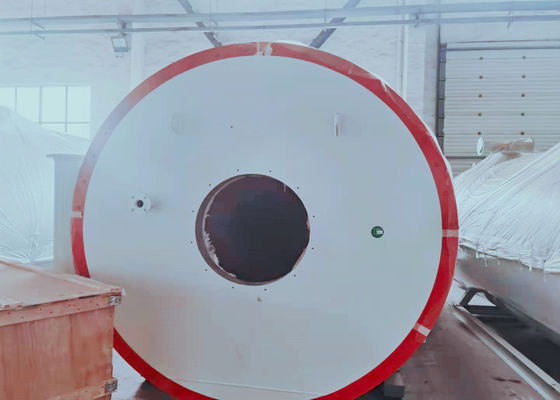

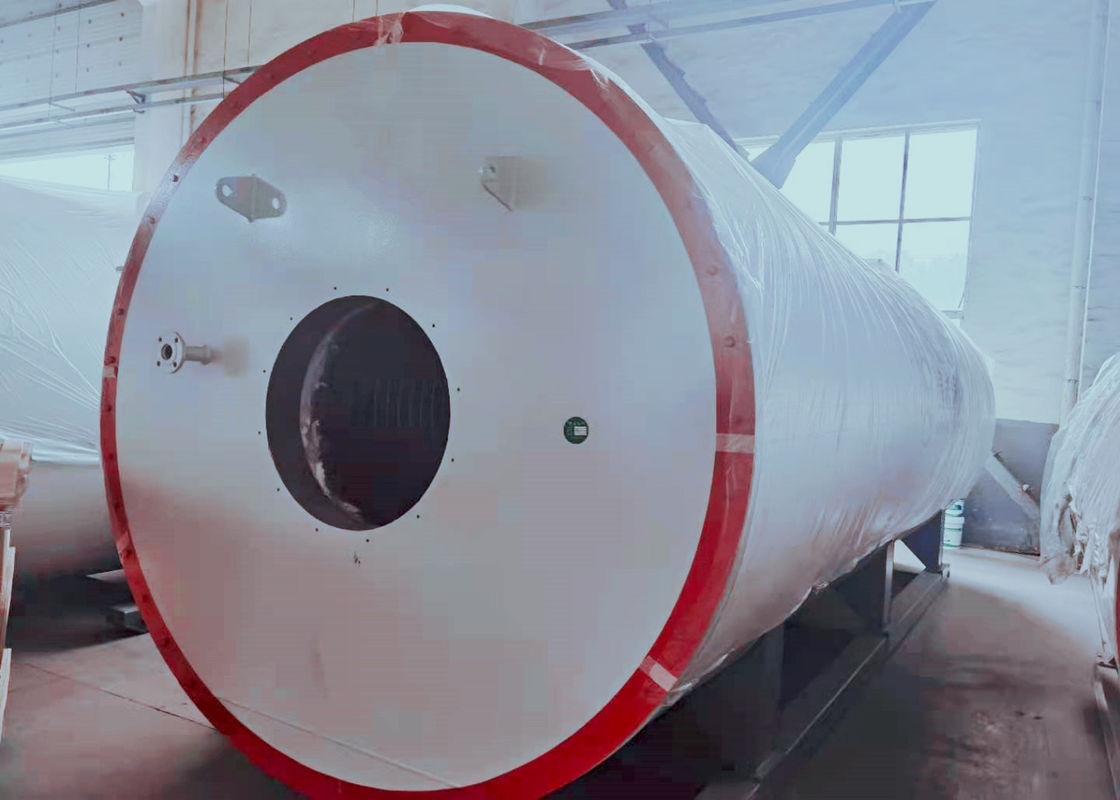

GB 350kW化学工業のための有機性熱キャリアのボイラー
Product Details
| 製品名: | ガス/オイル有機性熱キャリアのボイラー | 中管の材料: | 20 GB3087 |
|---|---|---|---|
| 適用: | 、石油化学の印刷、食糧化学 | キーワード: | 熱伝達オイルのボイラー |
| 評価される力: | 350KW | 設計圧力: | 1.1 Mpa |
| ハイライト |
GB有機性熱キャリアのボイラー、350kW有機性熱キャリアのボイラー、350kWキャリアの蒸気ボイラ,350kW Organic Heat Carrier Boiler,350kW carrier steam boiler |
||
Product Description
ASME/GBの標準のYYW-350Y/Qのガス燃焼/石油燃焼の有機性熱キャリアのボイラー
製品紹介:
構造はこの一連のプロダクトの特色になる:
- ボイラー表面は螺線形の構造とのきつく締め管整理を採用する。煙突は3パスの整理を採用する。
- 空気予熱器か水/蒸気の変圧器はボイラーの後ろで整理され、ボイラーの熱効率を改善する温度を減らす。
- 速い対外開放か観察窓は内部点検および維持の点検の便宜を計って装備されている。
オイル/ガスの熱ボイラー系統図
Prodcutの範囲:
評価される火力発電:0.7MW - 29MW （60xl04Cal/hr - 2500xl04Cal/hr）
設計圧力:0.6MPa - 1.6MPa
特定の変数は次テーブルで示されている。
あるモデル仕様（書）:
| モデル | YYL （W） - 350Y、Q | YYL （W） - 600Y、Q | YYL （W） - 700Y、Q | YYL （W） - 900Y、Q | YYL （W） - 1200Y、Q | YYL （W） - 1500Y、Q | YYL （W） - 1800Y、Q | |
| 率力（kW） | 350 | 600 | 700 | 900 | 1200 | 1500 | 1800 | |
| 暖房capacityx10000 （kCal/h） | 30 | 50 | 60 | 75 | 100 | 130 | 150 | |
| 熱効率に燃料を供給しなさい | ≧90 | ≧90 | ≧90 | ≧90 | ≧90 | ≧90 | ≧90 | |
| 熱効率にガスを供給しなさい | ≧92 | ≧92 | ≧92 | ≧92 | ≧92 | ≧92 | ≧92 | |
| 設計圧力（Mpa） | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | |
| 最高。働く温度（℃） | 320 | 320 | 320 | 320 | 320 | 320 | 320 | |
| 中型の循環（m3/h） | 40 | 60 | 60 | 100 | 100 | 100 | 100 | |
| 炉（m3）の中型容量 | 0.24 | 0.7 | 0.7 | 0.7 | 0.8 | 0.95 | 2.1 | |
| スーパーバイザーの直径（DN） | 80 | 100 | 100 | 125 | 125 | 125 | 150 | |
| 設置済み容量（kW） | 12 | 22 | 23 | 30 | 40 | 42 | 57 | |
| 適当な燃料 | オイル、ガス | |||||||
| 燃料消費料量Kg/hl （軽いオイル） /Nm3/h （天燃ガス） | 32.6/38.5 | 56/66 | 65.3/77 | 84/99 | 112/132 | 140/165 | 168/198 | |
| 高い（m）サイズ長いx広いx | 立てボイラ | 1.97x1.76x3.1 | 1.97x1.76x3.2 | 1.97x1.76x3.2 | 3.5x1.76x3.2 | 4.64x2.9x2.125 | 3.11x2.17x5.27 | 5.7x2.55x2.8 |
| 横のボイラー | 2.3x1.65x1.5 | 3.15x1.95x1.84x3.15x1.95x1.84 | 3.6x2.1x2 | 4.05x2.13x2.07 | 4.4x2.15x2.13 | 4.94x2.2x2.8 | ||
| モデル | YYL （W） - 2300Y、Q | YYL （W） - 2900Y、Q | YYL （W） - 3500Y、Q | YYL （W） - 4100Y、Q | YYL （W） - 4700Y、Q | YYL （W） - 5900Y、Q | |
| 評価される力（kW） | 2300 | 2900 | 3500 | 4100 | 4700 | 5900 | |
| 暖房capacityx104 （kCal/h） | 200 | 250 | 300 | 350 | 400 | 500 | |
| 熱効率に燃料を供給しなさい | ≥90 | ≥90 | ≥90 | ≥90 | ≥90 | ≥90 | |
| 熱効率にガスを供給しなさい | ≥92 | ≥92 | ≥92 | ≥92 | ≥92 | ≥92 | |
| 設計圧力（Mpa） | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | |
| 最高。働くtemperarure （°C） | 320 | 320 | 320 | 320 | 320 | 320 | |
| 中型の循環（m3/h） | 160 | 200 | 200 | 200 | 260 | 300 | |
| 炉（m3）の中型容量 | 2.4 | 2.9 | 3.2 | 4.1 | 5.6 | 8.8 | |
| スーパーバイザーの直径（DN） | 150 | 200 | 200 | 200 | 200 | 250 | |
| 設置済み容量（kW） | 60 | 74 | 78 | 78 | 101 | 124 | |
| 適当な燃料 | オイル、ガス | ||||||
| 燃料消費料量Kg/h （軽いオイル） /Nm3/h （天燃ガス） | 214.5/253 | 270.4/319 | 326/385 | 382/451 | 438/517 | 550/649 | |
| サイズ長いX広いXの最高（m） | 立てボイラ | 2.9X3.1X6.4 | 6x3.1x2.98 | 5.86X3.44X3.08 | 3.15X347X615 | 6.49X3.44X3.08 | 7.45x3.65x3.45 |
| Harizontalのボイラー | 5.5X2.8X2.9 | 6.5X2.88X2.65 | 6.8X3X3.15 | 7.2X3.31X3.25 | 7X3.5X3.25 | 8.2X4X3.46 | |
Product Highlights
ASME/GBの標準のYYW-350Y/Qのガス燃焼/石油燃焼の有機性熱キャリアのボイラー 製品紹介: 構造はこの一連のプロダクトの特色になる:ボイラー表面は螺線形の構造とのきつく締め管整理を採用する。煙突は3パスの整理を採用する。空気予熱器か水/蒸気の変圧器はボイラーの後ろで整理され、ボイラーの熱効率を改善する温度を減らす。速い対外開放か観察窓は内部点検および維持の点検の便宜を計って装備されている。 オイル/ガスの熱ボイラー系統図 Prodcutの範囲: 評価される火力発電:0.7MW - 29MW （60xl04Cal/hr - 2500xl04Cal/hr）設計圧力:0.6MPa - 1...
