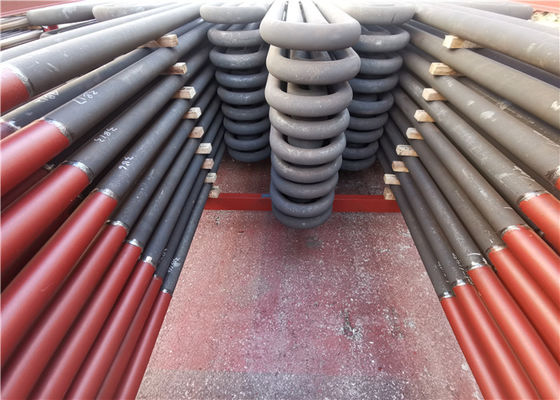

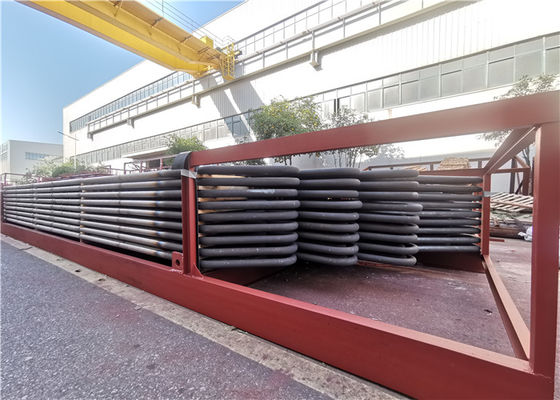

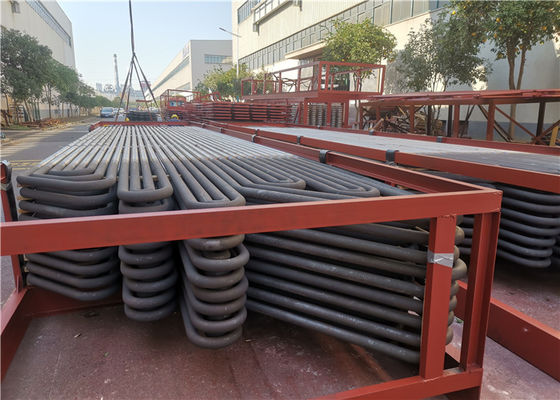

ASMEの標準的なステンレス製の継ぎ目が無い蛇行した過熱装置のコイル

ASMEの標準のステンレス製の継ぎ目が無い蛇行した管の過熱装置のコイル

蛇行した管の紹介

蛇行したTubeはHeat Exchanger Systemsで広く利用されている。

過熱装置管の機能は熱を吸収することである。継ぎ目が無いボイラー鋼鉄管か耐熱性合金鋼の管はヘビの形に曲がり、両端はそれぞれ入口および出口の容器に溶接される。

特定の条件は次のとおりである:

1. 過熱装置および蒸気管の金属は十分に高いクリープ強さ、耐久の強さおよび耐久の可塑性があるように要求される。過熱装置管の強さの計算では、高温持久力の強さの限界は主要な基礎であり、それから点検するのにクリープの限界が使用されている。過熱装置管の金属は高い不変の強さ、一方でであるとき、クリープの条件の下で安全な操作を保証できる一方では、余りに厚い管の壁によって引き起こされる処理および操作の難しさを避けることができる。

2. 過熱装置管の金属に微細構造でよい安定性および長期操作の間に高温で特性があることが要求される。

3. よいプロセス性能は、特に溶接の性能よい要求される。過熱装置管はまたよい冷間加工の性能があるように要求される。

4. 鋼鉄の高い酸化抵抗は要求される。それは過熱装置管の金属が実用温度（すなわち管の壁の温度）のより少しにより0.1 mm/yearの深さに酸化すること一般に必須である。

過熱装置および再加熱装置は蒸気の温度を増加するのに使用される熱する表面のための重要な部分であり蒸気エンタルピーを改善し、発電所のために熱循環の効率を高めるために促進することを向ける。

過熱装置はある特定のtempetatureの過熱蒸気にsurnatured蒸気を熱するために働く。ボイラー負荷か他の働く条件が変わるとき、温度の変化の正当な範囲の内で正常、およびであるために過熱蒸気の温度を確かめることは必要である。

発電所の熱循環から、圧力の元の変数および温度はより高く、循環の熱効率はよりよく、または蒸気タービンの後部の蒸気の湿気は余りに高く、安全に影響を及ぼす。superheaerの蒸気の温度が金属材料の限定による金属材料によって、現在限られる間、ほとんどの発電所のボイラーのための過熱状態の温度は540-555 dgreesの範囲の内にまだあり、大きい蒸気タービンの後部の刃の蒸気の湿気を余りに避けるためにこうして中間の再び熱するシステムは加えられる。

蛇行した管は次の標準に従う:

1. ASTM A688/ASME SA688

2. ASTM A803/ASME SA803

3. ASTM A556/ASME SA556

鋼鉄等級:

他の合金および鋼鉄等級の管は一致に作り出すことができる。

私達遂行する質テストのいくつかは下記のものを含んでいる:

補足のテスト:前述のテストから離れて、私達はまた製造業産物の補足のテストで遂行する。テストはこれの下で下記のものを含んでいる行なった:
