SA210シームレスサーペンタインチューブコイルパイプ熱放射
Product Details
| 材料: | ステンレス鋼、炭素鋼、合金鋼 | 証明書: | ASME、TUV、SGSのセリウム、等級A、ISO9001 |
|---|---|---|---|
| 形: | 、コイルまっすぐな、Uのくねりヘビの管 | 適用: | boiler&heat交換体、核エネルギー、石油化学 |
| OD: | 1.5から1500mm | 仕上げ: | アニールし、斜角が付く |
| ハイライト |
シームレスサーペンタインチューブパイプ、SA210シームレスサーペンタインチューブ、熱放射サーペンタインチューブ,SA210 Seamless Serpentine Tube,Thermal Radiation Serpentine Tube |
||
Product Description

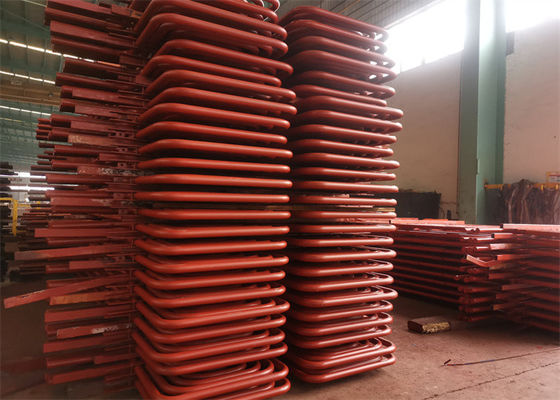

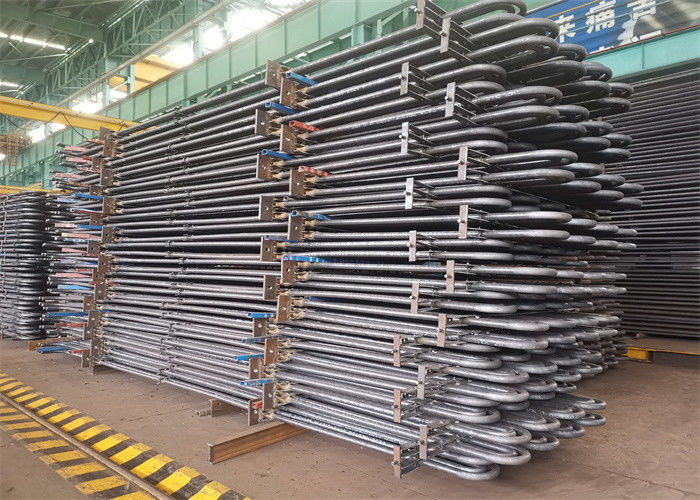

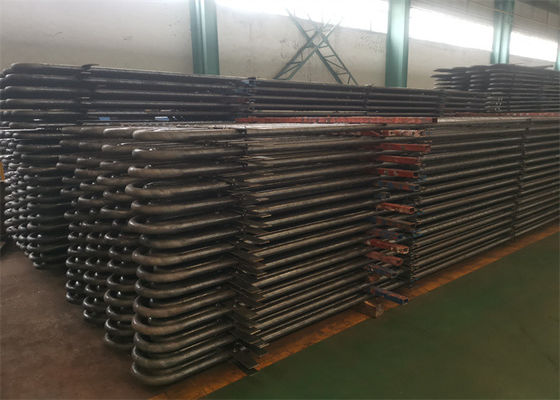

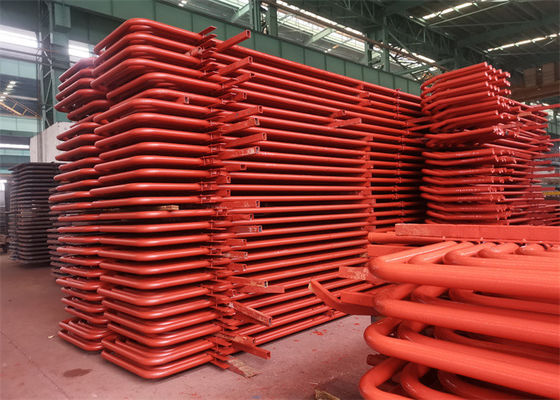

ASMEAS210シームレス蛇行管過熱器コイル管
蛇行管の紹介
技術要件：
曲げ用ストレートチューブ標準仕様：
ASME SA 213;ASME SB 163;ASME A789、ASME SA268、ASMESA269など。
マーキング：チューブ長さ全体にマーキング機で曲げる前（熱処理後、マーキングなしで曲げた部分）
注：U字型曲げチューブの直線部分を曲げた後でもマーキングが可能です。
Uベンドチューブ：
-TEMA RCB 2.31管状交換機製造業者協会の規格（第9版）。
-給水ボイラー用に設計されたオーステナイト系耐食鋼グレードの溶接管のASTMA688/ASMEAS688標準仕様。
-ASTM B163 /ASMESA163コンデンサーおよび熱交換器用のニッケルおよびニッケル合金のチューブの標準技術要件。
-顧客の仕様。
曲げ半径：1.5 * OD（外径）から1500mmまで
半径が1.5*OD以下のチューブを注文する場合は、幾何学の精度に同意する必要があります。
直管最大長さ:(曲げる前）：35000mm。
脚の長さ：最小1メートル、最大。16500mm（最大R = 1500mmの場合）
注：他のサイズは、合意に基づいて利用できます。
熱処理：U曲げ後のストレス解消（曲げ面積プラス各脚300MM）。
U曲げ後の静水圧試験：最大試験圧力600バール、10秒浸漬。と
非物質化された水。ハイドロテスト後の圧縮空気洗浄。
包装：強力な輸送で-対応する寸法の価値のある燻蒸済み木箱
各チューブの長さ、半径、直径、PO要件に応じて、ポリエチレンで包まれています
チューブの両端に柔らかいプラスチック製のキャップが付いたフィルム。
過熱器と再熱器は、蒸気温度を上げるために使用される加熱面の重要な部品であり、蒸気エンタルピーを改善し、さらに発電所の熱循環効率を高めることを目的としています。
過熱器は、過熱蒸気を特定の温度で過熱蒸気に加熱する働きをします。ボイラーの負荷やその他の作業条件が変化した場合、過熱蒸気温度が正常であり、温度変化の許容範囲内にあることを確認する必要があります。
発電所の熱循環から、圧力と温度の元のパラメータが高くなるか、循環の熱効率が良くなるか、または蒸気タービン後部の蒸気湿度が高すぎて、その安全性に影響を与えます。過熱蒸気温度は金属材料によって制限されますが、現在、金属材料の制限により、ほとんどの発電所ボイラーの過熱温度は依然として540〜555度の範囲内であり、蒸気タービンのブレードの蒸気湿度を回避しています後部が大きすぎるため、中間の再加熱システムが適用されます。
ザ曲がりくねったチューブ次の基準に準拠します。
1. ASTM A688 / ASME SA688
2. ASTM A803 / ASMESA803
3. ASTM A556 / ASMESA556
鋼種：
| フェライト | オーステナイト | デュプレックス | スーパーデュプレックス | Ni合金 | チタン |
|
TP410 TP405 S44400 S44660 TP430 |
TP304 / 304L TP316 / 316L TP316Ti TP317 / 317L TP321 TP347 |
S31803 S32205 S32304 |
S32750 S32760 |
N06600 N08020 N00880 N08825 N08904 |
Gr.2 |
他の合金および鋼種のチューブは、合意に基づいて製造できます。
私たちが実施した品質テストには、次のものが含まれます。
| 腐食試験 | クライアントから特別に要求された場合にのみ実施 |
| 化学分析 | 必要な品質基準に従って行われたテスト |
| 破壊的/機械的試験 | 引張り|硬度|平坦化|フレア|フランジ |
| リバースベンドとRe。フラットテスト | 関連する規格とASTMA-450およびA-530規格に完全に準拠して実行され、お客様側でのトラブルのない拡張、溶接、および使用を保証します |
| 渦電流探傷試験 | Digital Flaw-mark Testing Systemを使用して、地下の均質性を検出しました |
| 静水圧試験 | チューブの漏れをチェックするためのASTM-A450基準に従って実施された100％静水圧テスト、および20Mpa/7sをサポートできる最大圧力。 |
| 空気圧試験 | 空気漏れの形跡を確認するには |
| 外観検査 | 不動態化後、チューブとパイプのすべての長さは、表面の欠陥やその他の欠陥を検出するために、訓練を受けたスタッフによる徹底的な目視検査を受けます |
補足テスト：上記の試験とは別に、製品の補足試験も実施しています。この下で実施されるテストには、次のものが含まれます。
|
・・渦電流探傷試験 ・・OPテスト ・・X線検査 |
・・腐食試験 ・・マイクロテスト ・・マクロテスト |
・・IGCテスト ・・超音波探傷試験 ・・液体浸透試験 |
蛇行管は、熱交換器システムで広く使用されています。
Hua Dong Energy Technologyは1985年以来、蛇行管の製造を開始し、現在までに30か国以上に30万トン以上の鋼蛇管を供給しています。
Hua Dong Energy Technologyは、オーステナイト系ステンレス鋼、ニッケル合金鋼（Hastelloy、Monel、Inconel、Incoloy）のシームレス溶接パイプおよびチューブをすでに35年以上扱っており、毎年50000トン以上の鋼パイプおよびチューブを販売しています。私たちのクライアントは、イタリア、英国、ゲルマニー、米国、カナダ、チリ、コロンビア、サウジアラビア、ロシア、韓国、シンガポール、オーストリア、ポーランド、フランスなど、すでに45か国以上をカバーしています。すでに：ABS、DNV、GL、BV、PED 97/23 / EC、AD2000-WO、GOST9941-81、CCS、TS、CNNC、ISO9001、ISO14001によって承認されています。
