熱伝達システムのための各部分のボイラーHひれ付き管ASMEの標準
Product Details
| タイプ: | ひれ付き管、熱交換器の管 | 適用: | ヒーターの部品、熱交換器 |
|---|---|---|---|
| ひれ材料: | 炭素鋼、ステンレス鋼、304L/316LStainless鋼鉄 | パッキング: | ひれ付き管の耐航性のあるパッキング |
| 色: | カスタマイズされる | パッケージ: | 束、等の鉄骨フレームとの木の場合。 |
| ハイライト |
316Lステンレス鋼のボイラーひれ付き管,ボイラーHひれ付き管,ボイラーひれの熱交換器の管 |
||
Product Description
ボイラー構成部品加熱伝達システム用のASME規格を備えたHスクエアフィンチューブ
製品導入

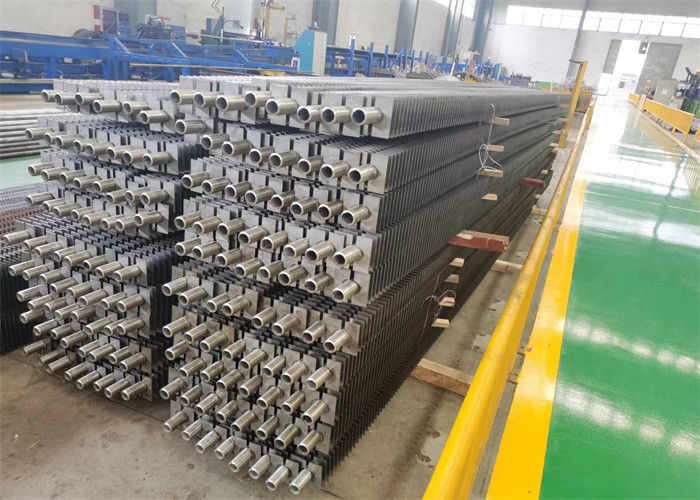

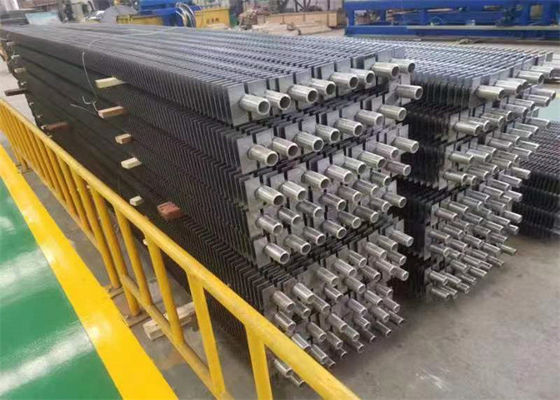

Hフィンチューブはスクエアフィンチューブと呼ばれ、Hフィンチューブには2つのタイプがあります。1つはシングルチューブで、通常はスクエアと呼ばれます。
フィン付きチューブ、もう1つはダブルチューブで、通常は長方形のフィン付きチューブと呼ばれます。そして顧客の要求に応じて
製造。長方形であるため、スパイラルフィン付きチューブよりも大きな表面積を提供します。利用可能な表面積が大きいため、これらのフィン付きチューブは、主に空気加熱アプリケーションで使用され、機器全体のサイズを縮小します。
H型フィン管と鋼管の融着率は95％以上と高く、接触熱抵抗が小さく、熱伝導率が良好です。熱交換管束間の気流はタンデムフロー特性に類似しているため、動作中の熱交換面へのほこりの蓄積が少なく、フィンがより均一に洗浄されます。H型フィン膨張面積の有効利用率はスパイラルフィンチューブよりも高く、全体の伝熱効率はスパイラルフィンチューブバンドルよりも約10％高くなっています。
H字型のフィン付きチューブは、面積の拡大率が高く、ほこりの蓄積が少なく、熱伝達効率が高くなっています。同等の熱伝達能力の場合、熱交換器は最小のスペースを占めることができ、高品質の材料（つまり圧力管）の使用量と低品質の材料（フィン）の使用量を最小限に抑えることができます。新しいエンジニアリングプロジェクトでは、熱交換器の配置の高さを減らし、全体の重量を大幅に減らし、サスペンションシステムの負荷を減らし、全体のコストを削減できます。改修工事では、限られたスペースにできるだけ多くの熱交換エリアを配置して排気温度を下げたり、廃熱回収効率を高めたり、メンテナンススペースを増やしてメンテナンスを容易にしたりできます。
| ステンレス鋼ヒート/FINチューブ | |
| 応用 | 熱交換器、エアコン、冷蔵庫、エコノマイザーに幅広く使用されています および熱産業の他の部分。 |
| ベースパイプの材質 | ステンレス |
| ひれの材質 | ステンレス |
| ベースパイプのタイプ | シームレス、溶接 |
| ひれの種類 | L、U、W |
| ベースパイプの外径 | 15mm-219mm |
| ベースパイプのWT | 1.5〜6mm |
| ひれの高さ | 8mm-30mm |
| ひれのWT | 0.8mm-3.0mm |
| ひれのピッチ | 2.3m-20mm |
| 空白領域の長さ | お客様のご要望に応じて。 |
| フィン付きチューブの長さ | ≤23m |
当社の製品は、お客様のニーズや状況に応じて変更することができます。安全で信頼性が高く、効率的なHフィンチューブを設計および製造します。また、スタンドアロンの製品品質保証システムも完成しています。Hフィンチューブの生産は高いです。伝熱効率が高く、耐煙性があり、狭いスペース向けに設計されています。
| 技術的パラメータ | 高度のフィン0-16mm（またはフィンの外径φ25-φ75）; フィンのピッチ2.0-5.0mm;フィンチューブの長さ0.5〜14m。 |
| シングルメタルローリングフィニングチューブ | 純アルミニウム1060またはアルミニウム合金6063,6061。 外径は40mm未満でなければなりません |
| ダブルメタルローリングフィニングチューブ | アルミニウムの外層からのチューブベースの保護 チューブ、耐食性、チューブベースは、ステンレス鋼に加えて、炭素鋼パイプで作ることができます 鋼管、銅管、チタン合金管も使用できます。 |
| パッケージ | アルミフィン付きチューブは、内側とスチールフレームのプラスチックフィルムにしっかりと詰め込まれています 外側に |
仕様
1）。熱交換領域を追加し、チューブの数を減らします。また、ヒュームフローセクション領域を増やして、ヒューム速度と摩耗を減らします。
2）。HタイプのフィンチューブはHタイプのフィンチューブを2倍にすることができ、長いチューブ列にフィットする高剛性です。
3）。スペースを多くの小さなゾーンにするために一列に配置されたHタイプのフィンエコノマイザー、摩耗を減らすための平均化された空気の流れ。
4）。最高の灰吹き効果を得るためのストレートチャンネル付き。
5）。コンパクトな構造で軽量化と製造コストの削減を実現。
| ベースチューブの材質 | ステンレス鋼、炭素鋼、合金鋼、銅合金、アルミニウム、SA179 | ||
| フィン素材 | アルミニウム、銅合金、ステンレス鋼、炭素鋼 | ||
| 標準 | ASME SA213 / ASTM;ASME EA 106、ASME SA178、ASTM B1111 | ||
| フィンの深さ | 0.5〜3mm | ||
| ベースパイプ外径 | 12.7-18mm | ||
| 1インチあたりのフィン | 8〜20件（お客様のご要望に応じて） | ||
| テスト要件 | 物性試験、化学組成分析、非破壊検査、その他の検査および顧客の要求に応じた試験。 | ||
| 応用 | エアクーラー、チャージエアチラー、コンデンサー、エバポレーター、流体クーラー、ガスクーラー、オイルクーラー、ラジエーター、冷凍、蒸気から空気への熱交換、スーパーヒーターなど。 | ||
認証
会社概要
Zhangjiagang Hua Dong Energy Technology Co.、Ltd.は、ボイラーおよび熱交換器、エネルギー、石油化学、鉱業の分野で広く使用されているあらゆる種類のステンレス鋼、炭素鋼、合金鋼のチューブおよびパイプ、鋼板の製造を専門とするハイテク企業です。 、食品、紙、ガス、流体産業。また、ASME、TUV、グレードA、ISO9001、EN12952、EN10216、SO3834などの認証に合格しています。
同社は、35年の歴史と1億1000万米ドルの年間売上高を持つ中国で最も有力なボイラーおよびボイラー部品メーカーである張家港華東ボイラー株式会社の子会社です。当社の製品は、米国、オーストラリア、ベトナム、パキスタン、アルバニア、カンボジア、インド、インドネシア、韓国、フィリピン、トルコ、サウジアラブ、ドイツ、ロシア、チリ、シリア、タイ、バングラデシュ、フランス、アルジェリア、モンゴル、シンガポール、キューバ、イラク、イタリア、スペイン、日本、ユーゴスラビア、スリランカ、チェコ共和国、キルギスタン、カナダ、マレーシア、英国など。
位置：
当社は港湾都市である張家港市にあり、上海からわずか120km、蘇州から60km、無錫から60kmの距離にあります。交通はとても便利です。
